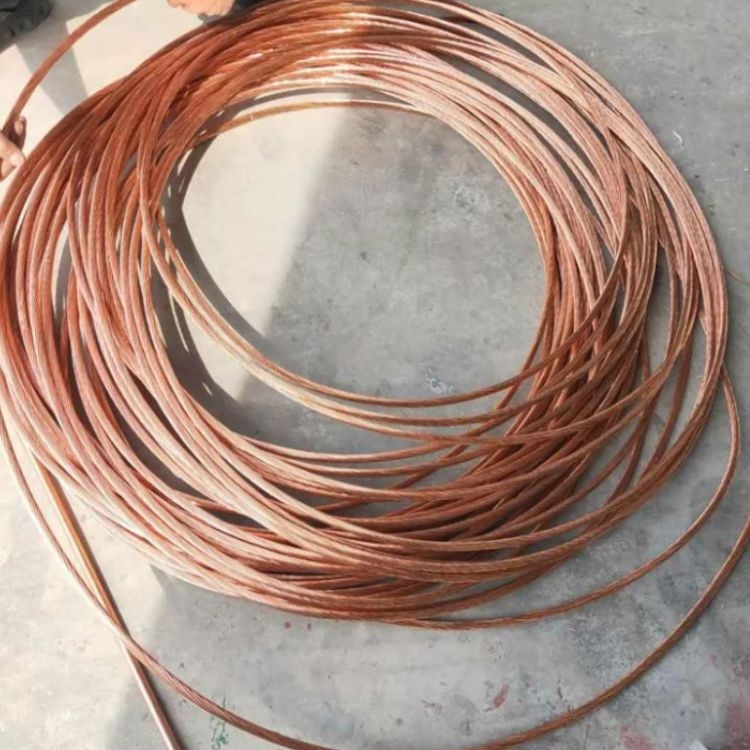

銅包鋼絞線

TAG：熱熔焊接| 接地配件| 連鑄銅包鋼接地極|

　　銅包鋼絞線采用水平連鑄生產工藝生產。該工藝就是將電解銅加熱到 1200.C 時銅的結合面形成合金化過渡層，致使雙金屬界面牢固結合，從而實現銅與鋼之間可延性冶金熔接，成為單一復合金屬體，并且屬于分子結合，所以粘合度，可以任意拉拔；在絞合成絞線的時候，銅層都不會遭到破壞，不會出現脫節、翹皮、開裂現象。由于表層為無氧銅，導電性能好，內層為碳素鋼，集膚效應原理導電，導磁特性優異。電阻遠遠低于鋼材等常規材料，所以電氣性能可以達到佳效果。成捆或成盤包裝、連結點少、運輸方便、安裝簡捷。
應用：
本產品適用于鹽堿、潮濕、酸性土壤及產生化學腐蝕介質的各種環境，向石化、電力、通信、軌道交通、郵電、軍事、防空安防等接地、防雷接地、保護接地要求較的。
常規規格、結構：

型號規格	截面積( mm2)	單根直徑( mm )	結構股數	整根直徑( mm )	參考重量( kg/km )
AK 16C	16	1.70	7	5.10	130
AK 25C	25	2.12	7	6.36	200
AK 35C	35	2.52	7	7.50	280
AK 50C	50	3.00	7	9.00	410
AK 70C	70	3.50	7	10.60	590
AK 95C	95	2.52	19	12.60	780
AK 120C	120	2.80	19	14.00	980
AK 150C	150	3.15	19	15.80	1230
AK 185C	185	3.50	19	17.50	1520
AK 240C	240	4.00	19	20.00	1970
AK 300C	300	3.15	37		2460
AK 400C	400	3.70	37		3280

銅包鋼圓線：

名稱	外徑直徑（mm）	型號
銅包鋼圓線	4	AK04
銅包鋼圓線	6	AK06
銅包鋼圓線	8	AK08
銅包鋼圓線	10	AK10
銅包鋼圓線	12	AK12
銅包鋼圓線	14	AK14

銅包鋼扁鋼：

尺寸（mm）	截面積（mm）	零件號	供貨長度
20 3	60	AK203	長度6-9米
25 4	100	AK254
30 4	120	AK304
30 5	150	AK305
40 4	160	AK404
40 5	200	AK405
50 5	250	AK505
50 6	300	AK506

多股裸銅絞線：

截面積（m㎡）	數量/單根截面積（根/m㎡）	零件號
16	7/1.70	AK016
25	7/2.14	AK025
35	7/2.52	AK035
50	19/1.78	AK050
70	19/2.14	AK070
95	19/2.52	AK095
120	37/2.03	AK120
150	37/2.25	AK150
185	37/2.52	AK185
240	61/2.25	AK240
300	61/2.52	AK300
400	61/2.85	AK400
